Oszczędność energii i nasze zdrowie a mostki cieplne w balkonach

2022-04-22 8:11 Materiał sponsorowany
Mostki termiczne przy balkonie - łącznik termoizolacyjny Schöck
Autor: Schöck Połączenie płyty balkonu ze stropem za pomocą łączników Schöck Isokorb®

Powstanie „mostka cieplnego” to zjawisko niepożądane, które może prowadzić do licznych negatywnych konsekwencji. Jedną z jego głównych przyczyn jest nieprawidłowe zaprojektowanie połączenia balkonu ze stropem budynku

Balkon jest miejscem, które należy szczególnie zabezpieczyć przed mostkiem cieplnym. Niezabezpieczony 1 mb płyty balkonu, przebijającego ścianę zewnętrzną budynku, jest w stanie wyprowadzić prawie pięciokrotnie więcej ciepła niż 1 m2 powierzchni obecnie projektowanych ścian zewnętrznych (U<0,20 [W/m2·K]). Potwierdza to też norma (PN-EN ISO 14683 – Mostki cieplne w budynkach-Liniowy współczynnik przenikania ciepła-Metody uproszczone i wartości orientacyjne), w której straty ciepła opisane przez współczynnik ψ wynoszą dla balkonu 0,95 [W/m·K].

Tak duży strumień ciepła przenikający z mieszkania na zewnątrz przez niezabezpieczoną płytę balkonu skutkuje kolejnym wyjątkowo negatywnym zjawiskiem – lokalnym obniżeniem temperatury na wewnętrznej powierzchni przegrody w miejscu, gdzie znajduje się balkon. Najczęściej jest to naroże łączące ścianę z sufitem. Zbyt niska temperatura na powierzchni przegrody może skutkować wysokim prawdopodobieństwem kondensacji pary wodnej w tym miejscu, a w dłuższej perspektywie powstaniem zagrzybienia (fot.1).

Zagrzybienie przy balkonie - izolacja Schöck

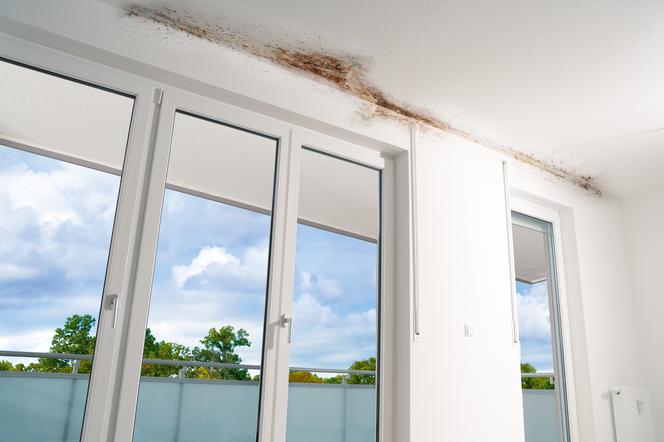

Autor: Schöck Fot. 1 – Grzyb pleśniowy na połączeniu ściany zewnętrznej i sufitu jako skutek kondensacji pary wodnej na zimnej wewnętrznej powierzchni przegrody

Temperaturą, o której mowa jest θ =12,6 oC (kiedy w pomieszczeniu panują normalne warunki wilgotnościowe – 50% ). W przypadku pomieszczeń o podwyższonym zawilgoceniu (np. kuchnia, łazienka) problem pojawienia się zagrzybienia może powstać nawet przy wyższej temperaturze na powierzchni – θ =15,5oC przy wilgotności 60%.

Schöck Isokorb® - łącznik termoizolacyjny pomiędzy płytą balkonu a stropem

Aby zabezpieczyć złącze płyty balkonu ze stropem przed negatywnymi skutkami mostka cieplnego należy je zaprojektować tak, by w maksymalny możliwy sposób ograniczyć w tym miejscu straty ciepła. Do tego celu służy łącznik termoizolacyjny Schöck Isokorb® - produkt łączący dwie funkcje:

  • izolowanie termiczne połączenia balkonu ze stropem,
  • przekazanie obciążenia z balkonu na strop (ciężar własny, warstwy wykończeniowe, ciężar balustrady, obciążenie użytkowe).
Mostki termiczne przy balkonie - łącznik termoizolacyjny Schöck
Autor: Schöck Fot. 2. Łącznik termoizolacyjny Schöck Isokorb®

Konstrukcja łącznika izolacyjnego

  1. Korpus izolujący  - materiałem jest Neopor®, czyli styropian z dodatkiem grafitu o współczynniku λ=0,031 [W/m·K] ,  grubości 8 lub 12 cm.
  2. Pręty zbrojenia przecinające łącznik (na rozciąganie i ścinanie), kotwione z jednej strony w płycie balkonu, z drugiej strony w stropie ewentualnie w ścianie żelbetowej lub wieńcu. Pręty zbrojenia wykonane są ze stali nierdzewnej (bardzo ważne z uwagi na bezpieczeństwo połączenia w długim okresie użytkowania balkonu oraz ze względu na czterokrotnie mniejszą przewodność cieplną (λ=13[W/m·K]) w porównaniu do zwykłej stali zbrojeniowej (λ=50[W/m·K])).
  3. Łożyska oporowe w dolnej części łącznika (odpowiadające za przeniesienie sił ściskających z balkonu na strop) wykonane są z wysoko wytrzymałego betonu. Wysoka wytrzymałość betonu jest bardzo istotna, tak by w łączniku udział tego betonu był jak najmniejszy. Powoduje to obniżenie, czyli poprawę współczynnika λeq dla całego produktu.
Izolacja balkonu Schöck
Autor: Schöck Rys. 1 Przekrój przez ścianę zewnętrzną z płyta balkonową: po lewej – balkon z mostkiem cieplnym ; po prawej – balkon z wyeliminowanym mostkiem cieplnym

Istotą całej konstrukcji jest maksymalna możliwa izolacja złącza. Współczynnik λeq łącznika nie powinien przekroczyć wartości 0,13 [W/m·K]. Lepszą izolacyjność zagwarantują nam oczywiście łączniki o grubości 12 cm (większa wartość oporu cieplnego łącznika w stosunku do łącznika grubości 8 cm). Wygląd typowego łącznika pokazano na fot.2.

Izolacja balkonu Schöck
Autor: Schöck Rys. 2 Rozkład temperatur w złączu balkon - strop: po lewej – balkon z mostkiem cieplnym ; po prawej – balkon z wyeliminowanym mostkiem cieplnym

Balkon z mostkiem cieplnym vs balkon z łącznikiem Schöck Isokorb®

Porównując obydwa przypadki należy przyjrzeć się różnicy w stratach ciepła przez złącze balkonu ze stropem oraz różnicy temperatury na wewnętrznej powierzchni przegrody, która decyduje o ryzyku kondensacji pary wodnej i pojawienia się zagrzybienia. Rysunek 1 pokazuje przekroje rozpatrywanych przypadków. Na rysunku 2 porównano rozkład temperatury w przegrodzie i na wewnętrznej powierzchni przegrody.

W omawianym przykładzie do obliczeń został przyjęty łącznik Schöck Isokorb® o grubości 12 cm i współczynniku λeq =0,10 [W/m·K]. Zastosowanie w balkonie łącznika Schöck Isokorb® o grubości 8 cm i takim samym współczynniku λeq  oczywiście nieznacznie pogorszy parametry izolujące złącza (z uwagi na grubość izolacji łącznika i związaną z tym mniejszą wartość oporu cieplnego łącznika Req [m2·K/W], , jednak w dalszym ciągu uzyskane wyniki będą zdecydowanie lepsze od często jeszcze spotykanego rozwiązania polegającego na obustronnej izolacji termicznej płyty balkonu.

Wyniki obliczeń dla balkonu z mostkiem cieplnym, balkonu z obustronną izolacją oraz balkonu z zastosowanymi łącznikami termoizolacyjnymi Schöck Isokorb® zestawiono w tabeli poniżej.

Tabela Shock
Autor: Schöck

Izolacja cieplna balkonu: o tym warto pamiętać

1. Straty ciepła przez liniowe połączenie balkonu ze stropem opisuje liniowy współczynnik przenikania mostka cieplnego ψ. Balkon z mostkiem cieplnym powoduje bardzo duże dodatkowe straty ciepła w tym miejscu, 1 mb takiego połączenia (ψ= 0,86) generuje ponad czterokrotnie więcej strat niż 1 m2 ściany zewnętrznej U=0,19).

2. Należy pamiętać o mostkach cieplnych w aspekcie ryzyka powstawania grzybów pleśniowych na powierzchni przegrody. Za bezpieczną temperaturę na powierzchni przegrody uznaje się temperaturę wyższą od 12,6oC. Istotnym jest zlokalizowanie najbardziej pod tym względem zagrożonych miejsc w budynku (narożniki zewnętrzne z elementami żelbetowymi lub stalowymi na zewnątrz m.in. balkony, daszki).

3. Zastosowanie łączników termoizolacyjnych może zdecydowanie zmniejszyć udział mostków w stratach ciepła. Istotnym jest, aby straty ciepła w złączu balkonu ze stropem były ograniczone współczynnikiem ψ do wartości < 0,20 [W/m·K]. Chcąc uzyskać oczekiwaną izolacyjność (ψ<0,20) należy pamiętać, że wartość taką można uzyskać tylko, kiedy łącznik ma swój parametr Req na maksymalnie wysokim poziomie – rekomendowana wartość Req > 0,60 [m2·K/W].

Autor: Ireneusz Stachura, Produkt Inżynier w firmie Schöck.
